静止无功发生器

静止无功发生器将自换相桥式电路通过电抗器直接并联在电网上,适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流,使该电路发出满足要求的无功电流,实现动态无功补偿的目的。

  • 产品概述

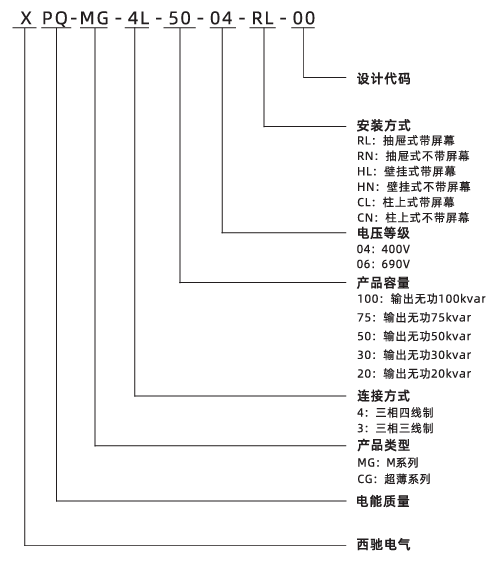

  • 型号说明
  • 使用条件

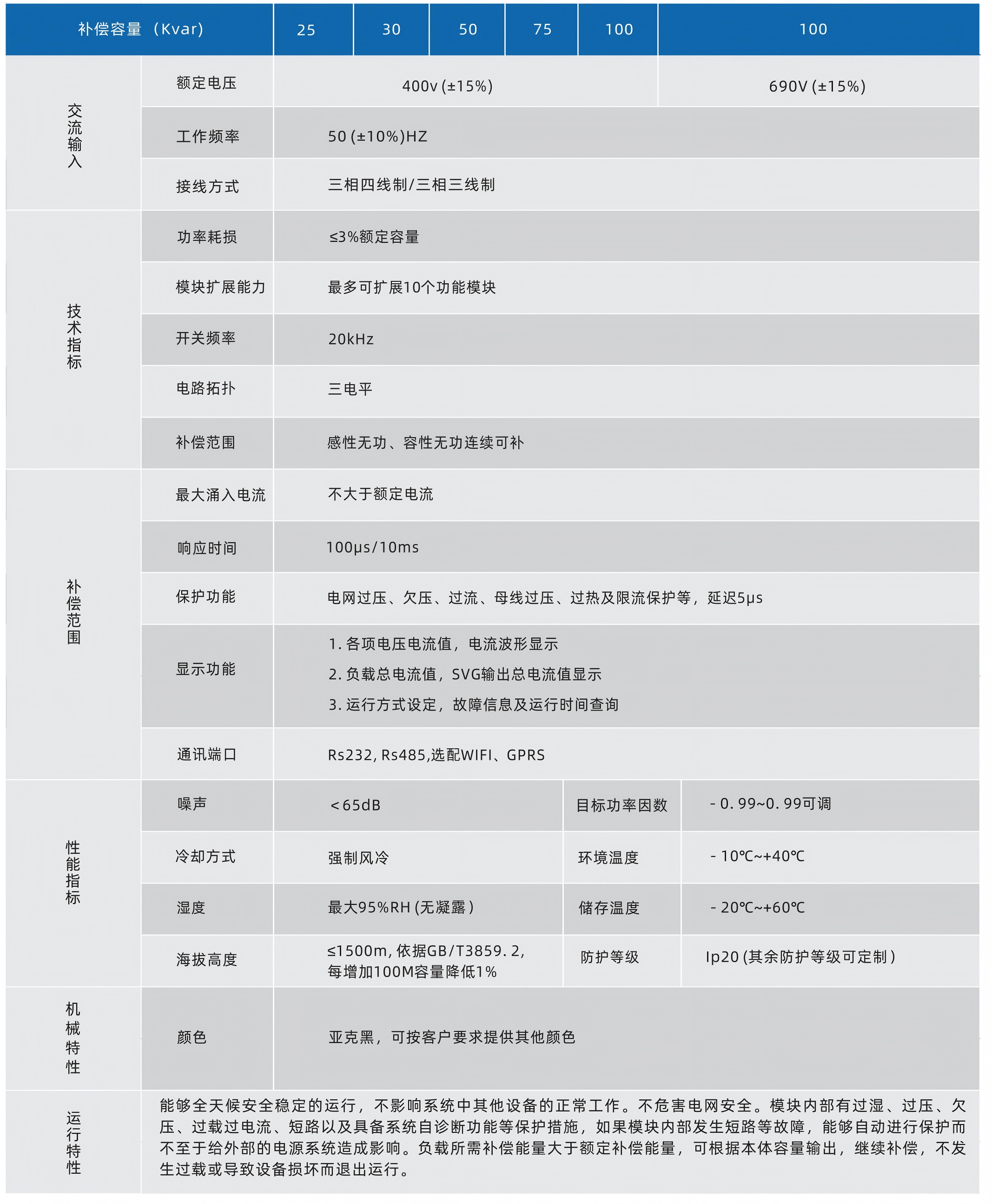

  • 规格型号

STATCOM-静止无功发生器(又称SVG)的基本原理是将自换相桥式电路通过电抗器直接并联在电网上,适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流,就可以使该电路发出满足要求的无功电流,实现动态无功补偿的目的。

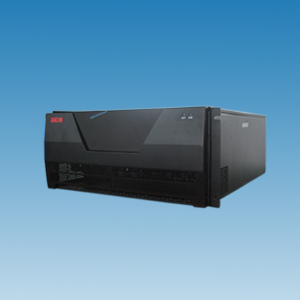

XC SVG静止无功发生器(图1)

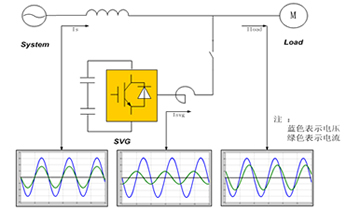

SVG的三种工作模式:

XC SVG静止无功发生器(图2)

设计生产标准:
GB 191—2000         包装储运图示标志
GB 4208—2008        外壳防护等级(IP代码)
GB/T 2900.1—2008     电工术语  基本术语
GB/T 2900.33—2004    电工术语  电力电子技术
GB/T 3859.1—1993     半导体整流器基本要求的规定
GB/T 4025—2003       人机界面标志标识的基本规则 指示灯和操作器的编码规则
GB/T 13422—1992      半导体电力变流器 电气试验方法
